解决方案｜精密射频微波/毫米波多通道互连

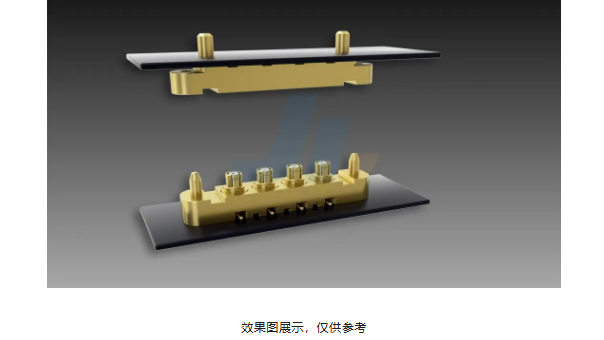

SSMP多通道连接器是专为高密度、高性能微波系统设计的小型化射频连接方案。它的核心优势在于，在极小的体积内集成了多个射频通道，同时保持了优异的性能，从而解决了高密度互连的难题。

一、核心特点

高密度集成与高性能：其接口尺寸比上一代SMP连接器缩小了约30%，但频率上限可高达65GHz，特性阻抗为50Ω，适合处理高速信号。

灵活的集成与安装方式：具备盲插能力，并能容忍微小的轴向和径向偏差（例如轴向±0.01英寸，径向±0.010英寸），这大大降低了在狭小空间内对插的难度。通道数非常灵活，从2通道、4通道、8通道，到高端系统所需的24通道、64通道甚至168通道都能实现。

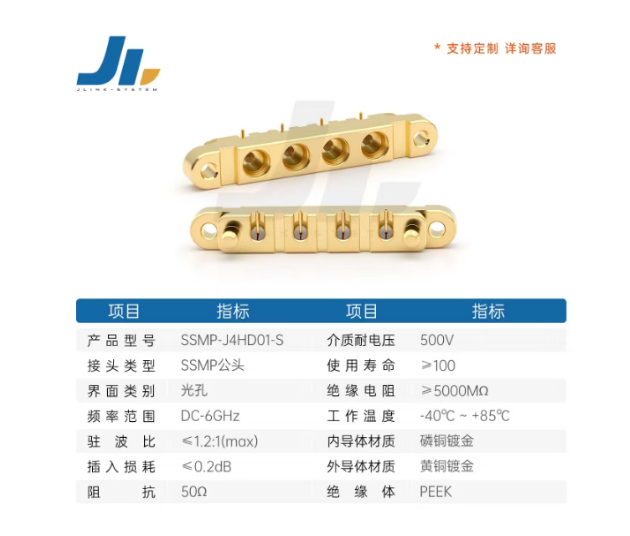

二、核心参数

三、安装方式

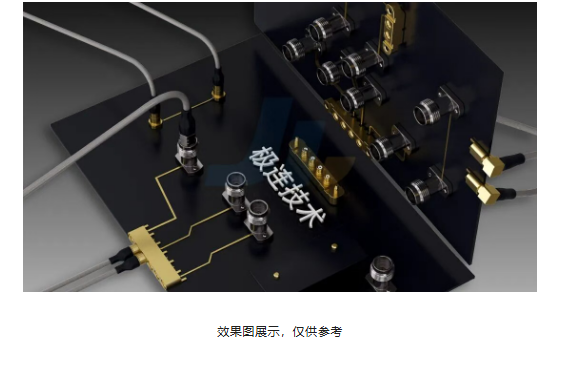

PCB板端连接器：包括表贴、通孔、边缘安装等多种类型，直接焊接在电路板上。

电缆连接器：用于连接射频电缆，有直式、直角等多种选择，通常采用焊接方式与电缆相连。

多通道电缆组件：将多个SSMP连接器与多同轴电缆整合在一起，方便连接不同的子系统，例如将8通道SSMP连接到2.92mm接口。

四、注意事项

盲插对位：对插时，需确保轴向和径向偏差在允许范围内（如轴向偏差≤0/+0.25mm，径向偏差≤±0.25mm），禁止强行倾斜插入。多通道并联时，尤其要注意总插合力，避免损坏PCB焊盘。

插拔力控制：标准SSMP连接器的啮合力通常≤19N，分离力≤29N。若感觉阻力异常，应立即停止操作检查对位。

环境限制：工作温度通常为 -65°C 至 +165°C，同时应避免超功率使用以防发热损坏。

五、SSMP多通道连接器的核心优势，在于将极致的小型化、优异的高频性能和可靠的盲插设计集于一身，为高密度微波系统提供了高效的互连方案
